3XVのスタンド

そろそろ雪が降りそうなので、バイクの冬支度。

バッテリー外してキャブのガソリン抜いて、リフトしてリアタイヤを浮かせる。

今まで車用ジャッキ2つでリアタイヤを浮かせてましたが、不安定でグラグラしてました。

倒れてからでは遅いので、思い切ってリアスタンド買いました。

今回買ったのはBATTLE FACTORY製のTZR用スタンド

一緒にM10のアルミボスも購入。

左側はこんな感じ。

後ろから見たところ。車用ジャッキより安定してます。

今まで27年、車用のジャッキでコキコキやってましたが、すごい楽ちんになりました。

この際せっかくなのでフロント用のワンタッチスタンドも購入。フロントも浮かせます。

これでフロントもリアも、安心して保管できるようになりました。

来年の春まで冬眠。今年もお疲れさま。来年もよろしく。

RGB変換アダプター

1991年頃のパソピア7画像を発掘。

東芝のRGB TV Premeraと5インチミニフロッピーとスーファミ・・・

まだパソピア7が黄ばんでなくて綺麗。。

TVの背面には、RGB 21pinとDC 10Vのコネクタがある。

パソピア7はデジタル8pinコネクタなので、21pinのTVに繋ぐために変換アダプターPAD-91が必要だった。

ずっとパソピア7の箱に埋もれていたのを最近発掘。

アダプターには、RGB 21pinと8pinの切り替えスイッチと、水平位置の調整つまみがある

分解してみた。

すんごく手間取った。。

デジタル8pinコネクタと基板がケースに装着されたまま直接半田付けされていたのので、ケースから外すのに基板から半田を吸い取ってコネクタとケースを外した。

背景色の問題は、TC4538BPで対応している様子。

水平位置調整つまみで抵抗値を変えてTC4538BPに入れることで、水平位置を調整しているっぽい

この対策方法は凄いんだけど、基板とデジタル8pinコネクタの直接はんだ付けはやめて。。

ゲーセン物語展

先日小樽に行く用事があったので、久々に小樽文学館に行った。

前回行ったのは2012年で「テレビゲームと文学」という企画展。

今回は「小樽・札幌ゲーセン物語展2」という企画展をやってました。

前回のチラシ(左側)を見ると1～3月にもやっていたのね。。

展示筐体は期間によって基板が変わるようで、この時はぷよぷよと出たな!!ツインビー。

椅子がいい！やっぱりこの椅子だよね。

テーブル筐体もいい感じです

壁にはポスターや解説文。当時のゲームサークルの話題など読み応えありました。

システムII、お世話になりました。

ショーケースには雑誌やCD、ビデオなど

Beepもショーケースに入るのか... うちにも1冊ある。。

イラストも素晴らしい。

他にもゲーセンノートやゲーム同人誌の紹介など、狭いエリアに沢山ありました。

今はこの状況なので休館中ですが、落ち着いてきたら是非また再開して欲しいです。

-----

ところで小樽文学館のゲーセン企画展の横で、栗本 薫氏の文庫本が展示してました。

自分は伊集院大介シリーズが大好きで、ずーと読んでました。まだ引出しに全巻あります...

栗本 薫氏は亡くなられてから10年以上経ちますが、単行本未収録を収めた作品「伊集院大介最後の推理」が電子書籍で読めるようになっていたのですね。こんど読んでみよう...

栗本 薫氏(中島 梓さん)がクイズ ヒントでピントの女性キャプテンだったと知ったのは結構最近。。すごい人でした...

ケースも作ってみた

今回、基板は長方形ではなく切り抜き加工してもらった

XPAC2はケース作りが大変だったので、市販のケースに入る大きさにした。

Picoのサイズを考えて、タカチ電機工業のTW2-2-8B(W40xD80xH20)を使うことに。

基板を中に入れてみるとこんな感じ。ぴったり

ケースにケーブル用の穴をあけるのにCNCを使う。

穴をあけるとこんな感じ

MicroUSBコネクタ用の穴は、くり抜きなのでCNCで削れなかった。

リューターで穴をあけて、ヤスリで整えた。

部品を乗せた基板をセットしてみると、ケーブルが太くて蓋が閉まらない。

蓋側も削ってみたが、それでも余裕がない

一番右端に74HC574がついているが、その部品が高めになっている

ちょっと低めの74HC574を使って組み直してみる

部品を変えて作り直した基板。これでICの高さがそろった。

ケーブル抜け防止のために、結束バンドで止めてみた。

基板をケーブルに止めるのに、ネジ2つ必要。

基板の厚さが2mmでネジ穴の深さが4mmだったので、M2 x 6mmのネジを買ってみた。

実際に固定してみるとちょっと長かったので、2mmほどニッパーでカットした。

今度はグラグラしないで、ちゃんと固定できた。

蓋を閉めるとこんな感じ。

せっかく低いICにしたにも関わらず結束バンド厚みの分、蓋がしっかり閉まらない...

ネジと対角側が少し浮いた感じになっているが、使う分には問題なさそうなのでこのままにしておく

PicoのMicroUSBコネクタに変換ケーブルを接続して完成。

昔作ったAVR2個使ったUSBキーボードアダプタ

今回はPicoを使ったおかけで、コンパクトにまとめることができた。
Pasopia700 USB Keyboard Adaptorはこれで一旦完成。

満足。

基板を作ってみた

Pasopia700用USB Keyboard Adaptorの基板を作ってみる。

今回も以前と同じEAGLE 5を使うが、Raspberry Pi Pico用のライブラリがない。

Picoのマニュアルを見ながらスクリプトファイルを作成し、ライブラリファイルを作る。

ファイル(F) → 開く(O) → ライブラリ(L)... でライブラリウインドウを開く

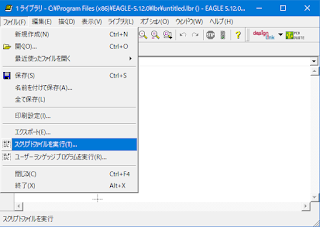

ファイル(F) → スクリプトファイルを実行(T)... で作成したスクリプトファイルを開く

問題なければ、回路図用と基板用のパッケージが生成される。

ファイル(F) → 名前を付けて保存(A)... でライブラリファイルを保存できる

EAGLE5用に作成したRaspberry Pi Picoのスクリプトとライブラリは、ここに置いておく。

このライブラリを使って書いた回路図はこちら。

基板はこちら

PCB基板の作成は、XPAC2と同じくunicraftさんにお願いした。

基板発注にに必要なガーバーデータをEAGLE5で作成する。

まずはファイル(F) → CAMプロセッサ でCAMウィンドウを表示する

ファイル(F) → 開く(O) → job... で出力データに合ったジョブファイルを選択する

今回は2層基板のガーバーデータ出力に「gerb274x[2L].cam」ジョブ、ドリルデータ出力に「excellon.cam」ジョブを使用。

各ジョブを読み込んだ後に「Process Job」ボタンを押すとファイル出力される。

出力された各ファイルを、unicraftさん指定のファイル名に変更して発注しました。

発注してから1週間ほどで基板が到着。

今回も綺麗に仕上げてもらいました。

装着する部品を並べてみると、XPAC2より少ないです。

組みたててみると、こんな感じ

試作品の基板と並べてみました。

Pasopia700で動作チェック

すると、新しい基板だと時々キー入力されない時がある。

調べてみると、PicoのGP18入力値が不安定になっている。

GP18は、Pasopia700からのCLOCK信号(DINケーブルの11pin)とGP20からの出力信号のAND結果を入力している。

Picoのロジック側で、USBキーボードの変化があった際にGP20を一瞬LowにしてHighに戻しているが、GP18がLowを拾えないタイミングがある様子。

    gpio_put(20, 0);

    gpio_put(20, 1);

この間にウェイトを入れてLowの間隔を長くすると問題は起きなくなった。

更にロジックを見直してみると、GP18はPicoの内蔵プルアップを有効にしていた。

gpio_pull_up(18);  // Pin11: CLK

このプルアップを外しても問題は起きなくなった。

今回の回路では全てのパソピア信号線に対してハード的にプルアップ・プルダウンの回路を組んであるので、Pico内蔵のプルアップ・プルダウンは設定しないようにPico側のプログラムを変更することにします。（GP18のLowウェイトは元に戻します）

原因はちゃんと調べていないけど、試作品と異なりリード線がシンプルになった分、信号がリニアに伝わるようになったからでは？と勝手に思っている。。
