パソピアの画面モード

初代パソピアの画面モードについて備忘録

8255-1のAポート（=08h）5～7bitは、以下のようになっていて、

5bit	80桁表示モードの設定
6bit	グラフィックモードの設定
7bit	ファイングラフィックモードの設定

それぞれの組み合わせによって、以下のようなモードになる

5bit	6bit	7bit	Width	Screen	Pixel
0	0	0	36	0	-
1	0	0	80	0	-
0	1	0	36	1	72 x 96
1	1	0	80	1	160 x 100
0	0	1	36	2	288 x 192
1	0	1	80	2	640 x 200
0	1	1	36	1.5	72 x 192
1	1	1	80	1.5	160 x 200

Screen 2（ファイングラフィックモード）はドット単位での色付けができないので、コスモトラベラーなどのキャラクターゲームはScreen 1を使って、ドット単位の色付けをしてる。

Screen 1.5はマニュアルには記載されていないが、パソピアの内部構造（アスキー・テクニカル・バンク）に紹介されている。設定は、08ポートに0b11100000=224を出力

WIDTH 80:CLS:SCREEN 2:OUT 8,224

但しBASICのLINE命令は正しく座標計算できないので、PSETで描画する。

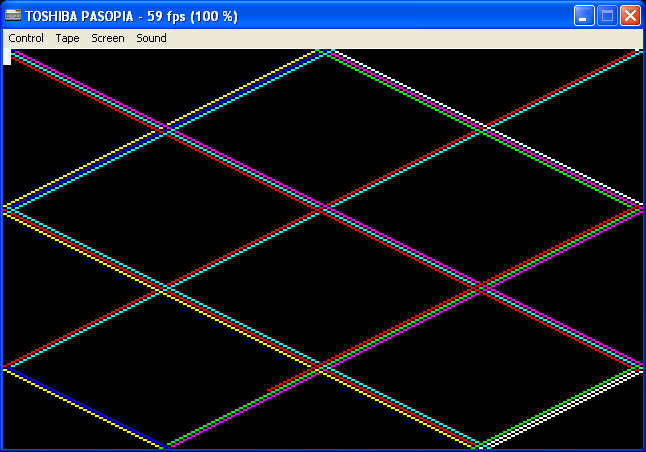

パソピアの内部構造に掲載されているサンプルを実行してみると、

ちゃんと160 x 200で、色でた。

エミュレータでもScreen 1.5を再現できるように対応。

武田さん、thxです。

＃つか、このモード使ってるソフトはあるのか？
